انواع رک و سابرک صنعتی و شبکه
راهنمای فنی، استانداردهای ساخت IEC 60297، مشخصات ابعادی و بررسی تخصصی قطعات داخلی رک‌های ایستاده و دیواری
رک و سابرک چیست؟
رک (Rack) محفظه فلزی استاندارد با طراحی مهندسی است که جهت نگهداری، ساماندهی و محافظت فیزیکی از تجهیزات حساس شبکه، مخابرات و سرور نظیر کابل، سوئیچ، پچ‌پنل، سرورها، روتر، مودم و منابع تغذیه بدون وقفه (UPS) به کار می‌رود.
استفاده از رک علاوه بر جلوگیری از آسیب‌های فیزیکی، ضربه و لرزش، با ایجاد چرخه تهویه استاندارد و مدیریت متمرکز اتصالات، پایداری و طول عمر عملیاتی تجهیزات زیرساختی را تضمین می‌نماید.
استاندارد ۱۹ اینچ
دسته‌بندی اصلی رک‌ها بر اساس پیکربندی و نصب
رک ایستاده (سرور و دیتاسنتر)
محل استاندارد قرارگیری تجهیزات مراکز داده، سرورهای سنگین و سامانه‌های مرکزی در شرکت‌ها و سازمان‌های بزرگ.
- ظرفیت ارتفاع: ۱۶، ۲۱، ۲۸، ۳۶، ۴۰ و ۴۴ یونیت (U)
- عمق‌های استاندارد: ۶۰، ۸۰، ۱۰۰ سانتیمتر و بالاتر
- امکانات حرکتی: مجهز به ۴ چرخ گردان صنعتی به همراه پایه‌های ثابت ترازکننده
- تهویه: مجهز به فن استاندارد با قابلیت افزایش تا ۴ فن سقفی
- دسترسی کابل: دارای ورودی/خروجی کابل استاندارد از کف و سقف و درب‌های ۴ طرف بازشو
- پاور ماژول: پشتیبانی از پاور ماژول‌های ۹ پورت افقی و انواع عمودی دیتاسنتری
رک دیواری (شبکه‌های محلی و ادارات)
مناسب برای نگهداری سوئیچ‌ها، روترها و پچ‌پنل‌ها در شبکه‌های محلی، دوربین‌های مداربسته و ساختمان‌های اداری.
- ظرفیت ارتفاع: ۵، ۶، ۷ و ۹ یونیت (U)
- عمق‌های کاربردی: ۳۵، ۴۵ و ۶۰ سانتیمتر (کید رک با عمق ۲۹ سانتیمتر)

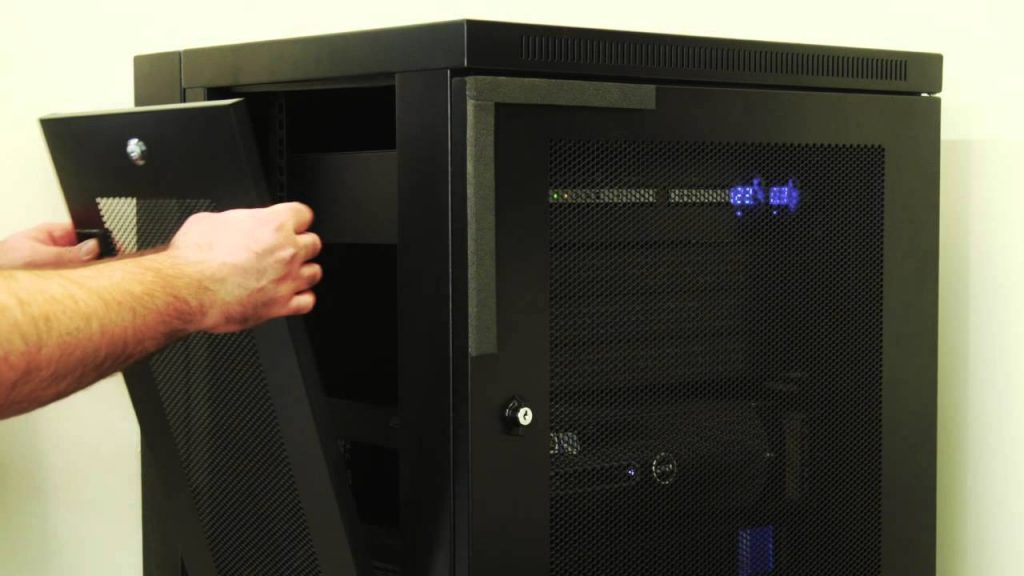

- دسترسی ماژولار: پنل‌های جانبی بازشو در مدل‌های ۹ یونیت جهت عیب‌یابی سریع
- مکانیزم چرخشی: قابلیت چرخش تا ۱۰۰ درجه در مدل‌های تخصصی جهت دسترسی پشت پنل
- پاور و تهویه: قابلیت نصب پاور یونیت‌های ۳ و ۴ پورت و فن بلبرینگی ۱۲ سانتی‌متری
- ساختار بدنه: درب فریم‌دار شیشه‌ای نشکن همراه با قفل سوییچی امنیتی
تجهیزات و متعلقات کلیدی درون رک
فن و سیستم تهویه
خنک‌کاری فعال داخل رک در دو تیپ بوشی و بلبرینگی (طول عمر بالا)؛ نصب تا ۴ عدد در سقف یا کف به همراه فیلتر گرد و غبار.
پاور ماژول (PDU)
توزیع مطمئن جریان برق برای تجهیزات مستقر در رک به‌صورت افقی (Rackmount) یا عمودی (Zero U) با پورت‌های استاندارد.
سینی‌های ثابت و متحرک
طبقات تفکیک‌کننده برای نگهداری تجهیزات بر اساس وزن (سبک، متوسط و سنگین) و سینی متحرک کشویی جهت موس و کیبورد.
حرارت‌سنج و ترموستات دیجیتال
پایش برخط دما در بخش فوقانی رک و استارت خودکار فن‌ها در آستانه دمایی مشخص شده جهت جلوگیری از اورهیت شدن سرورها.
بلانک پنل (Blank Panel)
پوشش فضاهای خالی یونیت‌ها جهت بهبود مسیر گردش هوای خنک و جلوگیری از دسترسی افراد غیرمجاز به بخش‌های حساس پشت رک.
قفل‌های امنیتی ریتالی
مکانیزم قفل با برش ویژه بر روی درب‌های شیشه‌ای و فلزی برای محدودسازی دسترسی فیزیکی و افزایش امنیت داده‌ها.
الزامات رک استاندارد
- رعایت دقیق فاصله استاندارد ۱۹ اینچ (482.6 mm) در ریل‌ها مطابق با استاندارد جهانی IEC 60297
- مسیرهای ورودی و خروجی مدیریت‌شده کابل از بالا و پایین شاسی به همراه نوارهای غبارگیر
- سیستم تهویه همرفتی بهینه در سقف برای خروج سریع گرمای تجمیع‌شده
- پایه‌های ترازکننده ثابت همراه با چرخ‌های گردان قفل‌دار در تیپ‌های ایستاده
- پیچ و مهره‌های قفسه‌ای (Cage Nuts) گالوانیزه مقاوم در برابر زنگ‌زدگی و ساییدگی
سابرک (Subrack) چیست؟
سابرک‌ها شاسی‌های ماژولار کوچکی هستند که جهت قرارگیری مجموعه‌ای از کارت‌های الکترونیکی، ماژول‌های ابزاردقیق، کارت‌های ریموت و کنترلی با وظیفه مشخص طراحی می‌شوند. سابرک داخل محفظه رک اصلی نصب می‌شود تا تعویض (Hot-Swap)، ارتقا و نگهداری بوردها بدون قطعی کلی سیستم با بالاترین استحکام انجام پذیرد.
