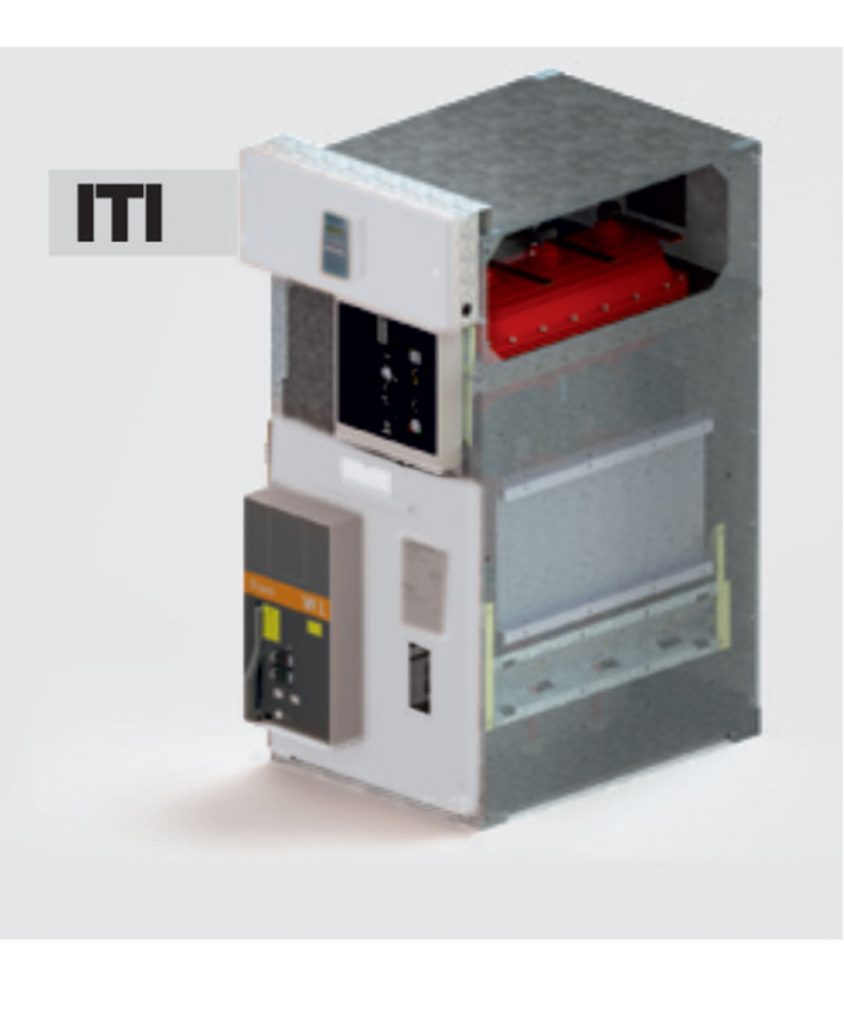

 switchboard(I) 12-17.5-24-36KV

[/vc_column_text][vc_column_text text_larger=”no”]

تابلو برق switchboard(I) 12-17.5-24-36KV

[/vc_column_text][/vc_column][/vc_row][vc_row][vc_column][vc_column_text text_larger=”no”]

: switchboard(I) 12-17.5-24-36KV

Material :

Sheet steel

Enclosure : 1.5 mm

Door : 2.0 mm

Mounting plate : 2.0 mm

Surface finish :

Enclosure and Mounting plate : Zinc-plated

Dipcoat-primed door (s) powder-coated in textured

Colour :

Normal RAL 7035  (standard)

Special RAL 2011

Protection category :

1 door : IP 41 to EN60 529/09.2000,

Provided suitable gland plates are selected.

Basic equipment :

– Bus bars

– On-load switch IM6

– KS operating mechanism

– Earth switch

– Voltage indicators

– Low valtage auxiliary compartment

– Heater resistance with thermostat

Optional accessories :

– KS operating mechanism

– Tripping coil ( KS operating mechanism)

– Motor operating mechanism KSM

– Auxiliary contacts

– Key locks

Approvals :

– E.P.I.L

– ISO 9001

[/vc_column_text][/vc_column][/vc_row][vc_row][vc_column][vc_single_image image=”2579″ img_size=”full” alignment=”center” css_animation=”fadeIn” parallax_scroll=”no”][/vc_column][/vc_row]

نکات آموزشی :

در هر کنتاکتور، جریانهاي نامی مختلفی تعریف می شود. این جریانها عبارتند از

جریان دائمی: این جریان با I_th2 نشان داده می شود و جریانی است که در شرایط کار عادی، در زمانی نا محدود و

بدون قطع شدن از کنتاکتها عبور نموده، حرارت غیر مجاز تولید نکند و لزومی به تعمیر و سرویس کنتاکتور نیز احساس نشود.

جریان هفتگی: این جریان با I_th1  نشان داده می شنود و جریانی است که در شرایط نرمال و با

هفته ای یکبار اتصال از کنتاکتها عبور کرده و تغییری در خصوصیات کنتاکتور به وجود نیاورد.

جریان شیفتی (هشت ساعتی) : این جریان با I_th  نشان داده می شود و جریانی است که در شرایط کار

نرمال و با یکبار اتصال در هر هشت ساعت (یک شیفت کاری) از کنتاکتها می گذرد و تغییری در خصوصیات کنتاکتور به وجو نیاورد.

جریان کار نامی: این جریان با I_e نشان داده می شود و جریانی است که شرط استفاده از کنتاکتور را در رابطه با

نوع و مقدار ولتاژ بار بیان می کند. مثلاً اگر این جریان به طور دائم از کنتاکتور عبور نماید. مقدار I_e برابر با I_th خواهد بود. ( I_e=I_th )

جریان اتصال کوتاه: مقدار ماکزیمم جریان در لحظة اتصال کوتاه که ممکن است باعث آسیب در کنتاکتور شود

به جریان اتصال کوتاه ضربه ای معروف است. (I_s) همچنین مقدار مؤثر جریان اتصال کوتاه که کلید برای مدت یک

ثانیه قادر به تحمل آن است، جریان یک ثانیه ای یا جریان نامی زمان کم نامیده می شود و با I_th (I_s) مشخص می گردد.
