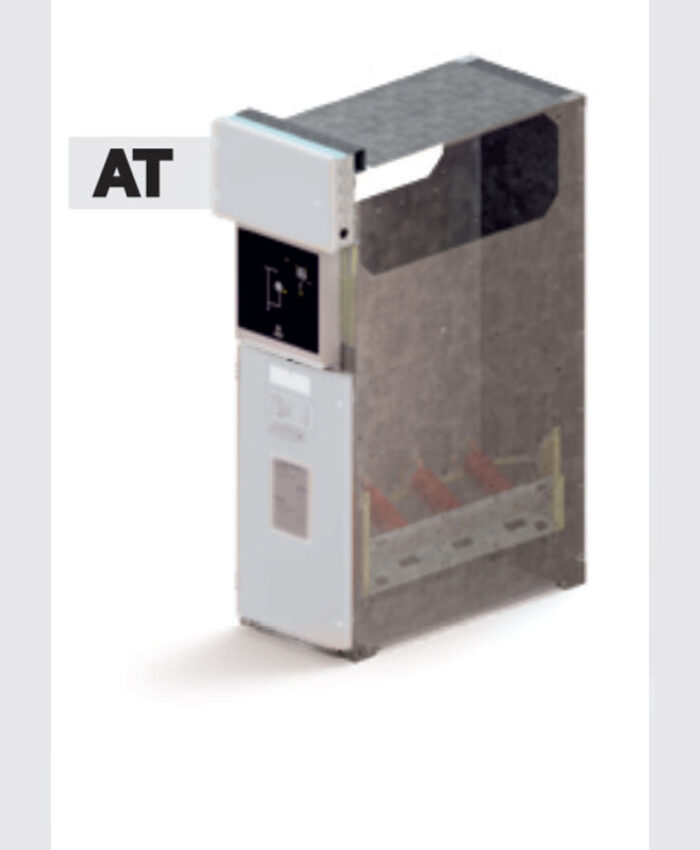

switchboard(AT) 12-17.5-24-36KV

[/vc_column_text][vc_column_text text_larger=”no”]

تابلو برق switchboard(AT) 12-17.5-24-36KV

[/vc_column_text][/vc_column][/vc_row][vc_row][vc_column][vc_column_text text_larger=”no”]

 : switchboard(AT) 12-17.5-24-36KV

Material :

Sheet steel

Enclosure : 1.5 mm

Door : 2.0 mm

Mounting plate : 2.0 mm

Surface finish :

Enclosure and Mounting plate : Zinc-plated

Dipcoat-primed door (s) powder-coated in textured

Colour :

Normal RAL 7035  (standard)

Special RAL 2011

Protection category :

1 door : IP 41 to EN60 529/09.2000,

Provided suitable gland plates are selected.

Basic equipment :

– Bus bars

– Earth switch ST6

– Voltage indicators

– Low valtage auxiliary compartment

– Heater resistance with thermostat

Optional accessories :

– Key locks

Approvals :

– E.P.I.L

– ISO 9001

[/vc_column_text][/vc_column][/vc_row][vc_row][vc_column][vc_single_image image=”2560″ img_size=”full” alignment=”center” css_animation=”fadeIn” parallax_scroll=”no”][/vc_column][/vc_row]

نکات آموزشی:

ولتاژ های نامي

كنتاكتور ولتاژهاي نامی تعریف براي هر کنتاکتور عبارتند از

ولتاژ کار نامی: این ولتاژ که با  U_e نشان داده می شود مربوط به کنتاکتها بوده و مقدار ولتاژي است که کنتاکتها

با جریان نامی I_e در آن به کار گرفته می شوند. این ولتاژ، توانایی قطع و وصل، نوع و محل استفادة کنتاکتور را مشخص می کند

ولتاژ عایقی نامی: این ولتاژ که با U_i نشان داده می شود، ولتاژي است که استحکام عایقی بین کنتاکتها را نشان می دهد.

ولتاژهای نامی تغذیه بوبین: این ولتاژ که با U_e نشان داده می شود ولتاژي است که باید به بوبین کنتاکتور اتصال یابد تا کنتاکتور عملکرد داشته باشد.

نکته 2 : ولتاژ کنتاکتورهاي صنعتی از 220 ولت تا 660 ولت و کنتاکتهاي اصلی آنها

براي جریان 9 A تا 2750A  (مجهز به رادیاتورهاي خفه کننده جرقه در موقع قطع و وصل) ساخته می شوند.

نکته 3 : ولتاژ تغذیه بوبین کنتاکتورها متفاوت بوده و از 24 تا 380 ولت ساخته می شوند.

در اکثر کشورهاي صنعتی براي حفاظت بیشتر، تغذیه بوبین کنتاکتورها را زیر ولتاژ حفاظت شده

(65 ولت) انتخاب می کنند و یا براي تغذیۀ مدار فرمان از ترانسفورماتور جدا کننده استفاده می کنند.
