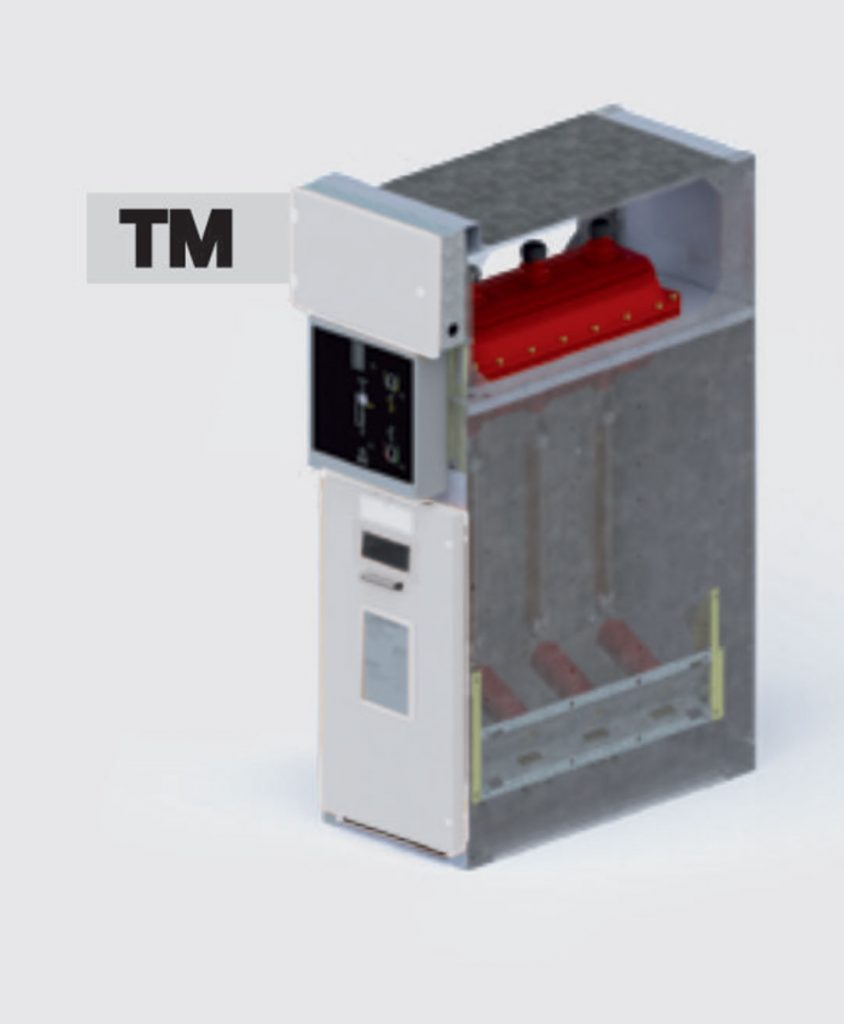

switchboard(AS) 12-17.5-24-36KV

[/vc_column_text][vc_column_text text_larger=”no”]

تابلو برق switchboard(AS) 12-17.5-24-36KV

[/vc_column_text][/vc_column][/vc_row][vc_row][vc_column][vc_column_text text_larger=”no”]

: switchboard(AS) 12-17.5-24-36KV

Material :

Sheet steel

Enclosure : 1.5 mm

Door : 2.0 mm

Mounting plate : 2.0 mm

Surface finish :

Enclosure and Mounting plate : Zinc-plated

Dipcoat-primed door (s) powder-coated in textured

Colour :

Normal RAL 7035  (standard)

Special RAL 2011

Protection category :

1 door : IP 41 to EN60 529/09.2000,

Provided suitable gland plates are selected.

Basic equipment :

– Bus bars

– Low valtage auxiliary compartment

– Cables indicators

Optional accessories :

– Voltage indicators

Approvals :

– E.P.I.L

– ISO 9001

[/vc_column_text][/vc_column][/vc_row][vc_row][vc_column][vc_single_image image=”2553″ img_size=”full” alignment=”center” css_animation=”fadeIn” parallax_scroll=”no”][/vc_column][/vc_row]

مطالب آموزشی :

قابلیت قطع و وصل و طول عمر كنتاكتور

 سرعت قطع و وصل کنتاکتورها در زیر بار را می توان بدون آنکه آسیبی به آنها برسد با طراحی و انتخاب مناسب با 3000 بار در مدت افزایش داد.

تعداد دفعات قطع و وصل کنتاکتور (هر قطع و وصل یک بار) عمر مکانیکی نامیده می شود.

طول عمر مکانیکی با حروف از A تا F که اصطلاحاً کلاس کلید نامیده می شود مشخص می شود حرف A

تعداد 10³ بار قطع و وصل، حرف B تعداد 10⁴ بار، C تعداد 10⁵ بار،D  تعداد 10⁶ بار، E تعداد 10⁷ بار وF  تعداد 10⁸ بار قطع و وصل را نشان می دهد.

نکته 4 : بعد از حروف کلاس کلید ممکن است عددي به عنوان ضریب قرار گیرد مثلاً E3 براي طول عمر 3×10⁷ بار قطع و وصل به کار می رود.

قدرت قطع كنتاكتور

 به منظور انتخاب کنتاکتور مناسب براي مصرف کننده هاي مورد نظر باید به مشخصات توان، ولتاژ،

جریان و ضریب قدرت باري که کنتاکتور مجاز است به آن وصل شود، توجه کرد. همچنین کنتاکتهاي

کنتاکتور باید تحمل جریان راه اندازي، جریان دائمی و جریانهاي اتصال کوتاه لحظه اي پیش آمده را نیز داشته باشند.

قدرت کنتاکتهاي کنتاکتور در تحمل قوس الکتریکی ناشی از قطع کنتاکتها را قدرت فزع کنتاکتور می نامند.

مشخصات بیان شده در بسیاري از موارد بر روي بدنۀ کنتاکتور یا در کاتالوگ آن نوشته می شوند.
